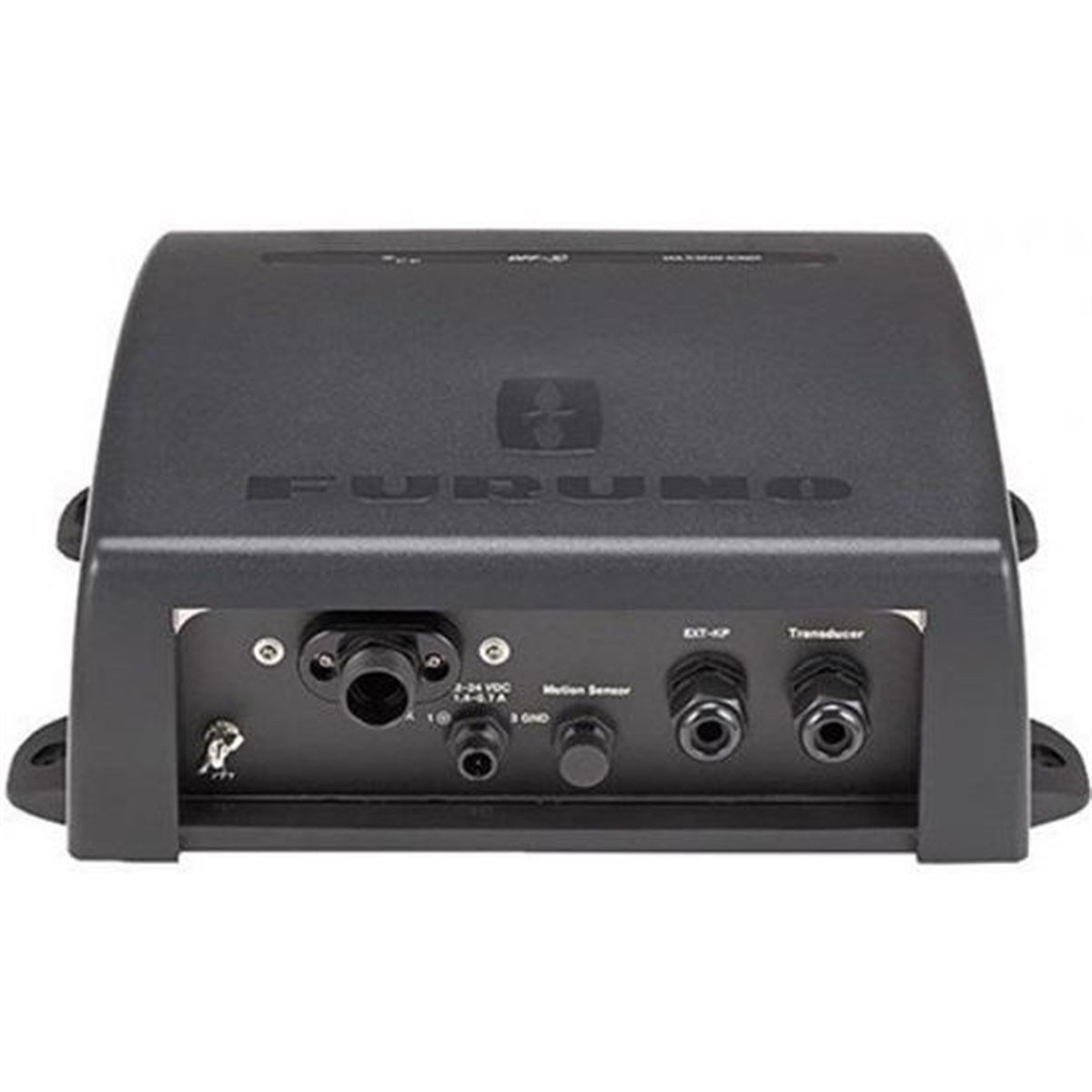

Furuno DFF-3D Multi Beam Sonar

Balık okullarını derinlemesine inanılmaz derecede ayrıntılı bir şekilde görün

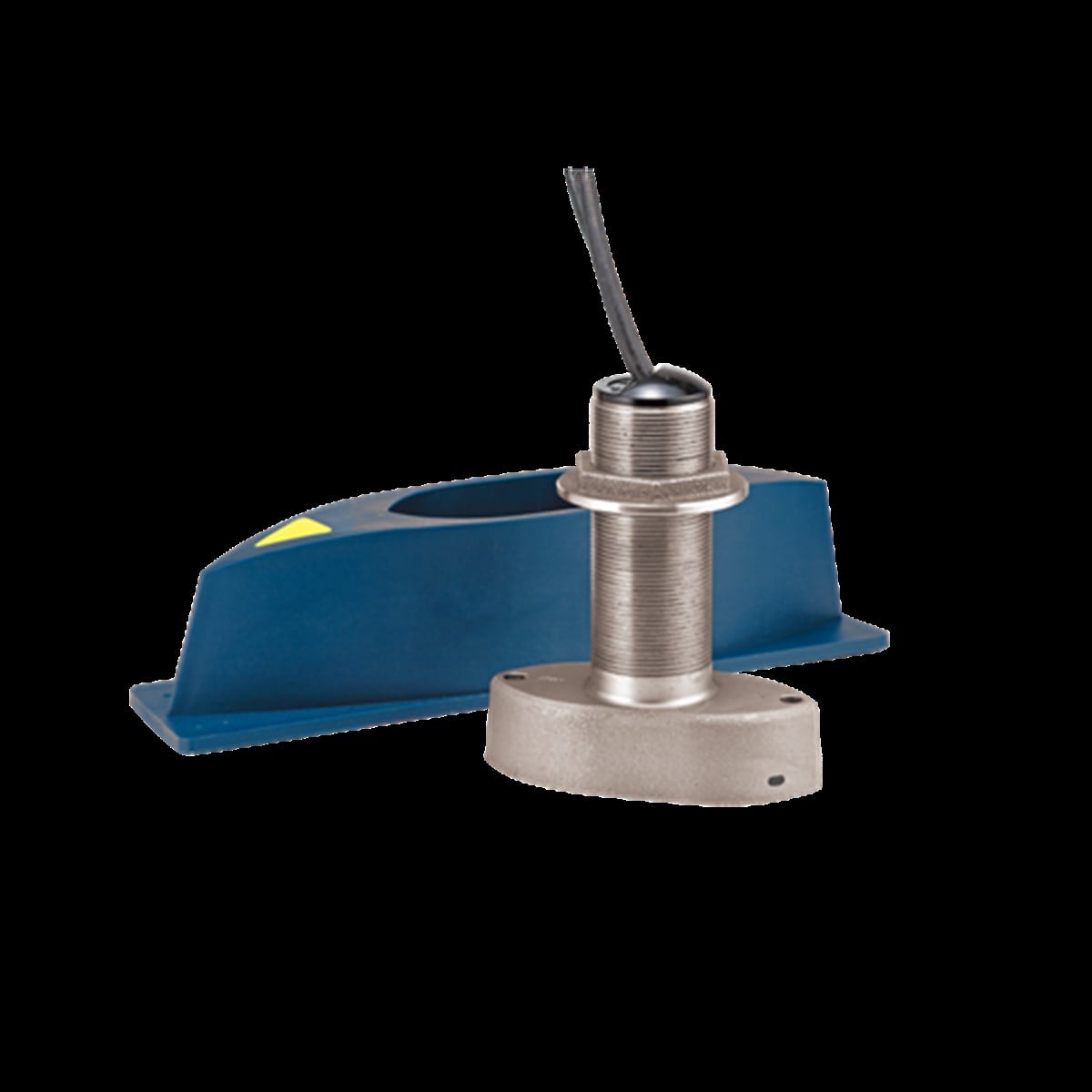

 DFF-3D, yeni çoklu ışın teknolojisini kullanarak verimli balık yeri ve deniz tabanı profili incelemesi için yenilikçi bir araçtır. Son derece ayrıntılı görüntüler, gelişmiş bir sinyal işleme sistemi ve şaşırtıcı derecede kompakt bir çoklu ışın dönüştürücüsünün kombinasyonundan elde edilir.

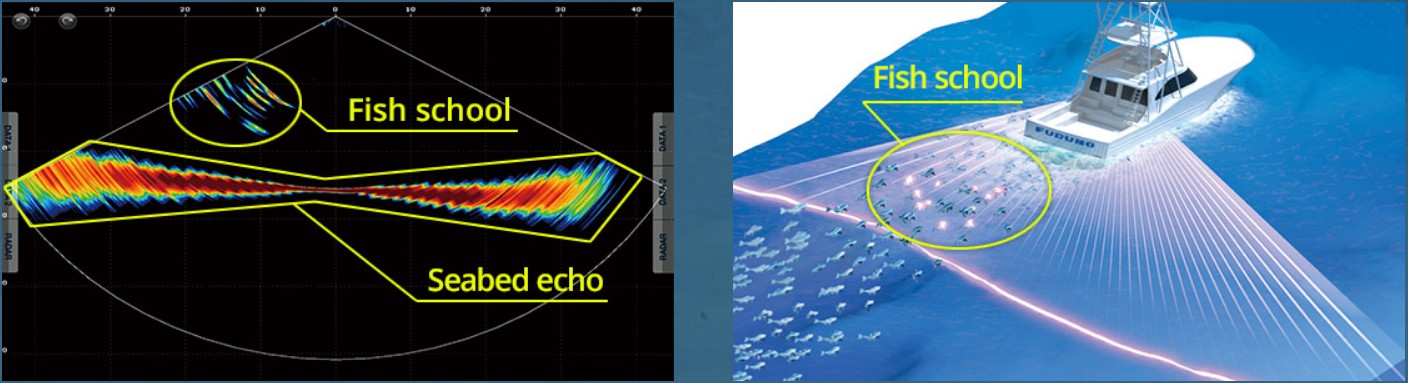

Sonar Tarama

Kesit gerçek zamanlı deniz sütunu ekosunu 120 derece liman ve sancakta gösterir. Bu mod yem balıklarının dağılımını ve su sütunu durumunu anında

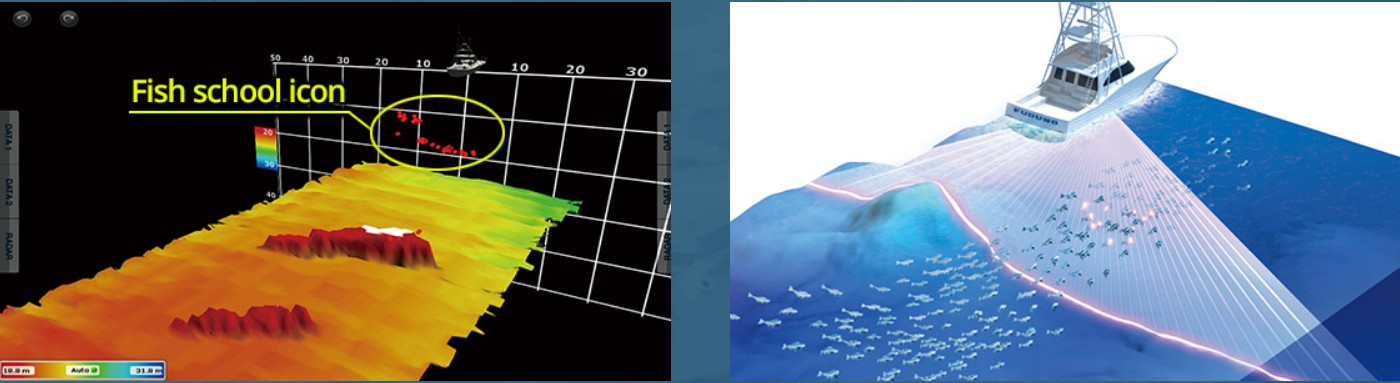

3D Tarama

3D iskandil geçmişi, deniz zemininin 3D görüntüsünü ve aynı zamanda balık okulu simgelerini sezgisel ve kolay anlaşılır bir şekilde sunar. Bu mod, bir balık tutma yeri seçmek ve deniz dibi koşullarını değerlendirmek gibi çeşitli durumlarda yararlıdır.

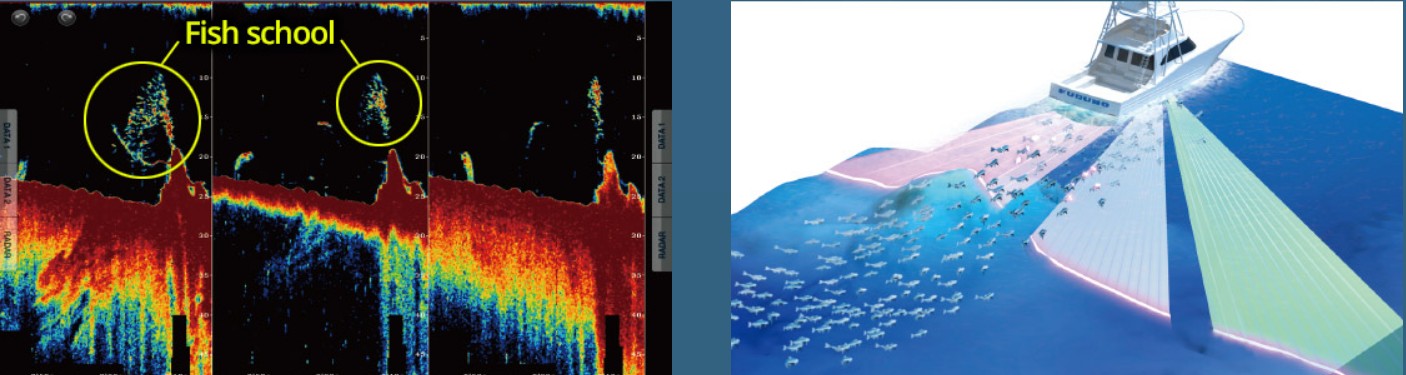

3 Farklı Açıdan Tarama

Aynı anda bir tek (doğrudan teknenin altında) veya üçlü bir yön (orta, sol ve sağ) balık bulucu görüntüsü görüntülenir. Üçlü ışın göstergesi, her bir yöndeki balık hedeflerinin derinliğini ve deniz dibi durumunu ve hedef balığın hareket ettiği yönü anlamanıza yardımcı olur. Her ışın açısı ve ışın genişliği seçilebilir.

Yan Tarama

Yan tarama, yapının şeklini, bağlantı noktası ve sancak yönünde yüksek tanımlı bir görüntü olarak açıkça görüntüler.

Deniz tabanını aramak ve deniz tabanı yapısını anlamak için uygundur.

DFF-3D özellikli TZ Professional V3 - V4

TZ (TIMEZERO) Professional yazılımı ve isteğe bağlı PBG modülüyle eşleştirildiğinde, DFF-3D, son derece hassas bir Kişisel Batimetrik Üretilmiş (PBG) veritabanı oluşturmak için saniyede 50'ye kadar derinlik noktası oluşturabilir. Aşağıdaki ekran görüntüleri, PBG veritabanının, geleneksel Balık Bulucu modellerine kıyasla DFF-3D ile dinamik olarak nasıl oluşturulduğunu göstermektedir.

Özellikler

Model: DFF-3D

TX FREKANSI     165 kHz

ÇIKIŞ GÜCÜ       800 W

MINIMUM ARALIK         3 m

TEMEL ARALIĞI                5-1200 m

ALGILAMA ARALIĞI       200 m * (Yan Işının En İyi Performansı)

300 m * (Doğrudan Teknenin Altında Ana Kiriş)? * Dibe, suya ve tesisata bağlı olarak.

ÜÇLÜ IŞIN SIRENI IÇIN IŞIN AÇISI             Sağ alttan 20 ° -50 °

EKRAN MODU  Üçlü / Tek Kirişli Siren, Yandan Tarama, Kesit, 3D Siren Tarihi

ARAYÜZ LAN       1 bağlantı noktası, Ethernet 10 / 100Base-TX

DIŞ KP   1 port (isteğe bağlı harici KP kiti gerekli)

ÇEVRE SICAKLIK             -15 ° C ila +55 ° C

BAĞIL NEM        +40 ° C'de% 93 veya daha az

SU YALITIMI       IP55

GÜÇ KAYNAĞI

DFF-3D 12-24 VDC, 1,4-0,7 A

DOĞRULTUCU (PR-62, SEÇENEK)             100/110/220/230 VAC, 1 faz, 50 / 60Hz

NavNet TZtouch / TZtouch2 / TZtouch3 veya Time Zero profesyonel yazılımı ile uyumludur.
