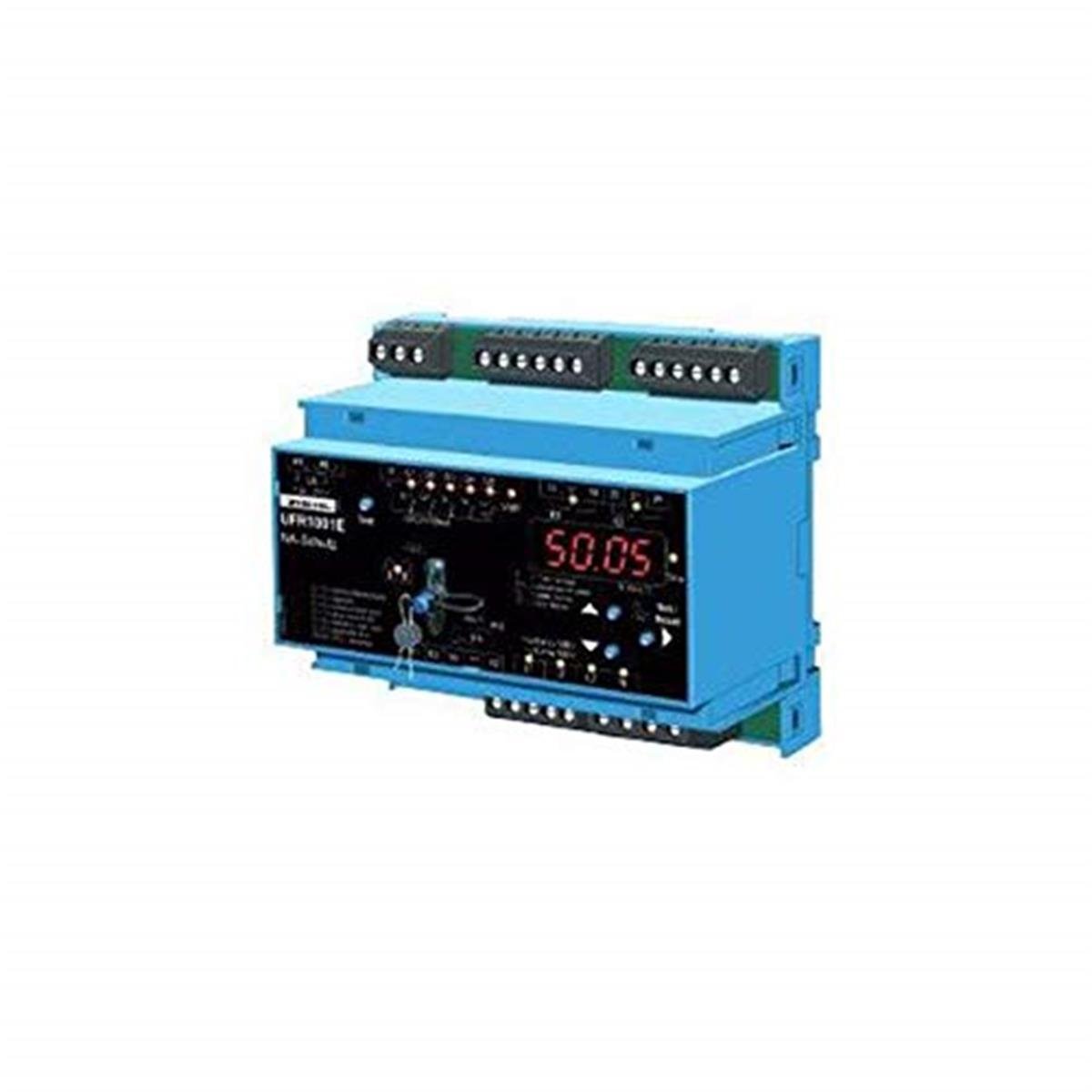

Anti-islanding relay UFR1001E

Anti-islanding kolaylaştırdı: anti-islanding kutusu Anti-islanding kutusu, bir Ziehl anti-islanding rölesi (model UFR1001E veya model SPI1021), gerekli devre kesiciler ve 63A kontaktörden oluşan eksiksiz bir kablolu ve kolay monte edilmiş anti-ada aygıtıdır. Ziehl rölesinin özellikleri için bkz. Http://www.ziehl.de.

Ziehl Koruma Rölesi Tipik Olarak YG, OG ve AG Üretim ve Dağıtım Tesislerinde, Transformatörlerde, veya Elektrik Makinelerinde Koruma, Yük atma, ve adalama Koruma Kaybı için Kullanılabilir.

Ziehl UFR1001E Röleleri Uygulama Alanları;

ZIEHL UFR1001E, çift kanallı bir cihazdır ve dolayısıyla tek hataya dayanıklıdır. Çıkış rölelerinin ve bağlı anahtarların işlevi geri besleme kontaklarıyla izlenebilir. Bağlı bir anahtar kapanmadığında, UFR tekrar açılmaz. Bir anahtar açılmadığında 2 yeniden başlatma yapar ve böylece izlenen tesisin kullanılabilirliğini iyileştirir.



Sınırlar, VDE-AR-N 4105-2011-08, VDE-AR-N 4105: 2018-11 ve diğer standartlara göre önceden belirlenmiştir. Gerekirse değiştirilebilirler ve bir kod ve / veya mühürle korunabilirler.

2 adımlı test ile her iki kanal da ayrı ayrı test edilebilir ve bağlı anahtarların tetikleme süresi ölçülür.

Bekleme girişi, örneğin bir RCR ile uzaktan kapatmaya izin verir.



• • Güneş Elektrik Enerjisi Üretim Tesisleri
  • Rüzgar Elektrik Enerjisi Üretim Tesisleri
  • Biyogaz Elektrik Enerjisi üretim Tesisleri
  • Bara
  • Jeneratör Tesisleri
  • Motor ve Koruma Tesisleri



  • • Düşük ve aşırı gerilim izleme 15… 520 V (1.000 V'a kadar gerilim trafoları ile)
    • Faz-nötr veya faz-faz ölçümü
    • Düşük ve aşırı frekansın izlenmesi 45… 65 Hz
    • Gerilim kalitesinin izlenmesi (ortalama 10 dakika)
    • Vektör kaymasının izlenmesi 2… ​​65 °
    • Frekans değişim hızının izlenmesi (ROCOF, df / dt) 0,100 ... 5.000 Hz / s
    • Sıfır gerilimin izlenmesi U 0 (ANSI 59v0)
    • Bağlı anahtarların izlenmesiyle tek hataya dayanıklı (DIN EN 62109'a (VDE 0126-4) göre entegre pv anahtarı ve batarya invertörü kullanıldığında iptal edilebilir)
    • Hata durumunda 2 otomatik yeniden başlatma
    • Pasif adalanma önleme koruması acc. için ch. 6.5.3 ve uygulama. D2
    • Anahtarlama gecikmesi ayarlanabilir 0,05… 300 s
    • Geri geçiş gecikmesi ayarlanabilir 0… 6.000 s
    • Önceden ayarlanmış değerler acc. kime:
    • VDE-AR-N 4105: 2018-11 (Pr2), VDE-AR-N 4105-2011-08 (Pr1)
    • VDE-AR-N 4110: 2018-11 (PR11-14) ve BDEW (Pr 3-6)
    • 100 alarm için alarm sayacı (açma değeri, neden ve ilgili zaman damgası)
    • Eklenen alarm zamanlarının kaydı
    • Sayaç ile bekleme ve zaman kaydı için giriş
    • Anahtarlama zamanlarının ölçüldüğü test düğmesi ve simülasyon
    • Sızdırmazlık. Tüm değerler mühürlendiğinde okunabilir
    • Önceden ayarlanmış programlarla kolay kurulum ve programlama
    • DIN rayına montaj için muhafaza, 105 mm genişlik, montaj yüksekliği 66 mm
